一、多管沖擊式除塵機組說明
BGDCC-4～33-I型多管沖擊式除塵器是結合我國實際生產和環境保護工程需要研制的一種新型濕式除塵設備，該除塵器主要用于非纖維、無腐蝕性、溫度不高于120℃的含塵氣體的凈化處理，同時也適用于礦山、化工、煤炭建材、冶金、電力等工業行業，經環保部門測試，該除塵器各項性能指標均達到了國內先進水平。
BGDCC-4～33-II型多管沖擊式除塵器將離心風機與除塵機體整體化，從而減少了用戶的輔助設施，并降低了除塵系統的設備阻力；將液位儀移出機體、增加觀察視鏡和溢流管，既提高了機組運轉的穩定性，又方便了操作。
二、多管沖擊式除塵機組結構
除塵器分上、下箱體
上箱體包括：進出風管、分配送風管、兩道擋水板、噴頭、離心風機等（I型不包括離心風機）
下箱體包括：泥漿斗、噴水管等
另：電動推桿、液位控制儀、電磁閥和U型壓差計
三、多管沖擊式除塵機組工作原理
含塵氣體由入口進入后，較大的粉塵顆粒被擋灰板阻擋下落后被除掉，較小的粉塵顆粒隨著氣流一同進入聯箱，這時含塵氣體經過送風管，以較高的速度從噴頭處噴出，沖擊液面撞擊起大量的泡沫和水滴，以達到凈化空氣的目的，凈化的空氣在風機的作用下，通過第一擋水板和第二擋水板由出風口（或離心風機出風口）排出，凈化后的氣體中所含有的水滴由第一、第二擋水板除掉。
含塵氣體的整個除塵過程是在負壓狀態下進行的，而液面的高度由溢流管和水位控制儀控制。
凈化氣體用的水在使用一定的時間后，由于水中含有大量的粉塵而需要更換，更換水時，由電動推桿將排水口外的活塞提起，含有大量粉塵的污水經排水口排出，當污水基本排完后，水位控制儀控制設在進水總管上的電磁閥開啟，水通過進水管由設在除塵器箱體下部的沖洗噴嘴噴出，將箱體底部沖洗干凈，然后電動推桿將活塞放下，排水口關閉，箱體內的水面上升，待水面上升到除塵所需高度時，水位控制儀控制電磁閥關閉，讓水中斷，箱體內多余的水由溢流管排出，此時除塵器可進入工作狀態。

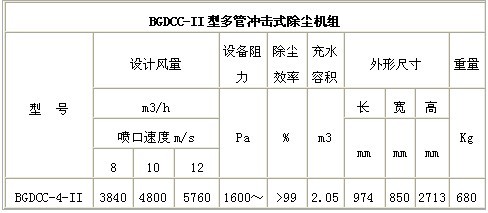

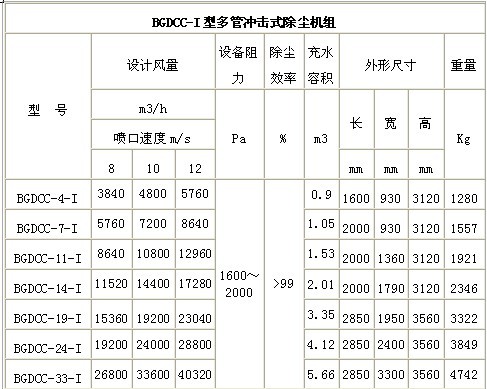

四、多管沖擊式除塵機組參數
.jpg)
.jpg)
