一、微孔板消聲器(WX型)概述
微孔板消聲器為雙腔式，由雙層不同穿孔率的微孔板構成，板上小孔孔頸處得空氣柱與空腔內空氣構成一個夾板吸聲結構，當外界噪聲頻和彈性系統固有頻率相同時，引起小孔徑處空氣強烈共振，產生劇烈摩擦從而消耗了聲能，微孔板消聲器尤宜于低頻噪音的衰減。
微孔板消聲器采用金屬結構，構造簡單，體積小，防火，在氣流作用下不會產生灰塵，纖維質等物質污染空氣，尤其宜于高速管道，凈化工程和防塵車間等工程。
二、微孔板消聲器(WX型)的設計
一般是用厚度小于1mm的純金屬薄板制作，在薄板上用孔徑小于1mm的鉆頭穿孔，穿孔率為1％一3％。選擇不同的穿孔率和板厚不同的腔深，就可以控制消聲器的頻譜性能，使其在需要的頻率范圍內獲得良好的消聲效果。
三、微孔板消聲器(WX型)選購
衡量消聲器的好壞，主要考慮以下三個方面：
1、消聲器的消聲性能；（消聲量和頻譜特性）
2、消聲器的空氣動力性能；（壓力損失等）
3、消聲器的結構性能。（尺寸、價格、壽命等）
· 消聲器的消聲頻率特性。抗噴阻型消聲器對各頻噪聲效果優越。
· 消聲器的適用風速一般為6-8m/s，最高不宜超過12m/s，同時注意消聲器的壓力損失。
· 注意消聲器的凈通道截面積，風管和消聲器連接時，必要時（風速有限制時）需作放大處理。
· 消聲器等消聲設備安裝，須有獨立的承重吊桿或底座；與聲源設備須通過軟接頭連接。

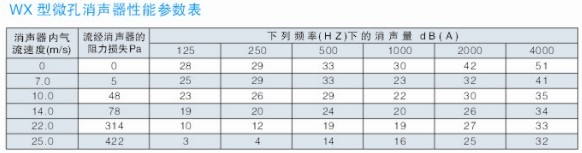

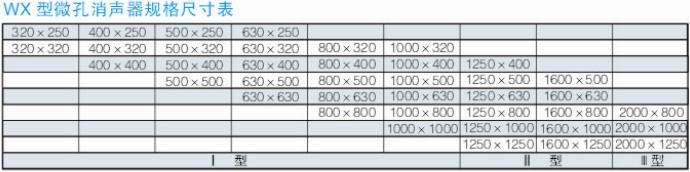

四、微孔板消聲器(WX型)參數
.jpg)
.jpg)
